Tuning Gamecube :



Mettre des leds sur le côté de la Gamecube

led gamecube

En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !

Dans notre cas nous faisons un montage en série des leds sur le circuit imprimé (Il n'est pas nécessaire de mettre une résistance car la somme des 4 leds font 13,6V et comme l'alimentation du ventilateur ne fait que 12V on ne risque pas de griller les leds); On commence avec le + pour finir sur le - !!

Matériel nécessaire :

  • un tournevis cruciforme
  • une perceuse + un foret de 6 (mm)
  • un pistolet à colle (ou tube de colle )
  • un fer à souder
  • 4 leds de 5mm de 3,3 V (couleur choisie selon ses propres goûts)
  • de l'étain ainsi qu'une éponge imbibée d'eau pour nettoyer le fer à souder
  • 2 fil de couleur différentes (noir pour le - et une autre couleur pour le +)

Etape 1 :

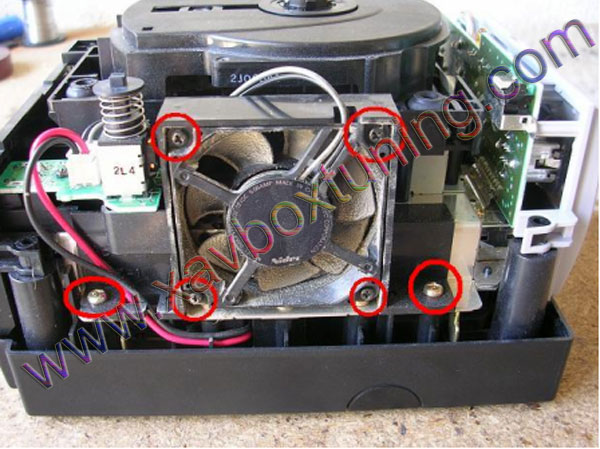

Ouvrez la Gamecube à l'aide du tuto présent sur le site :

Etape 2 :

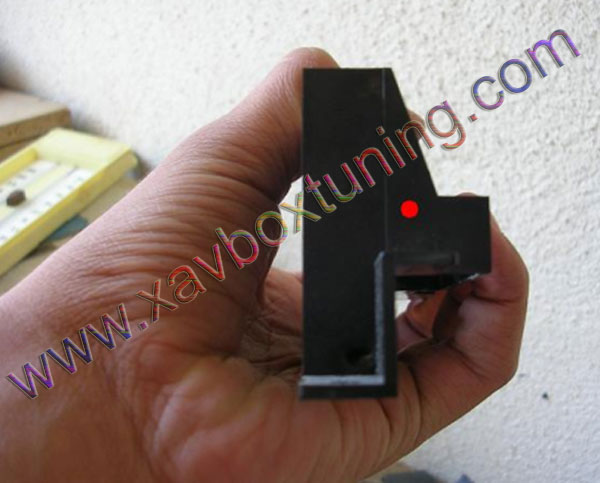

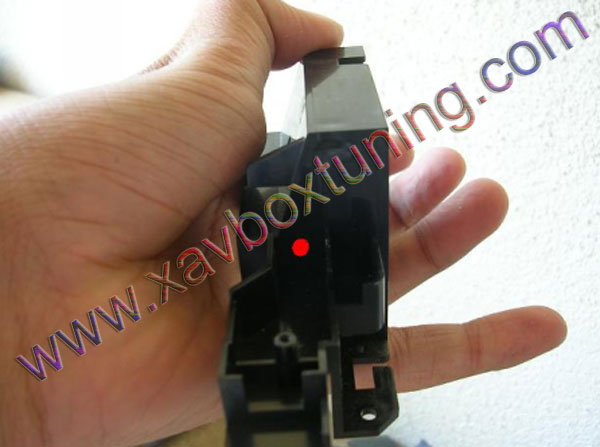

Placez le support dans un étau et percez là où il y a un point rouge

Etape 3 :

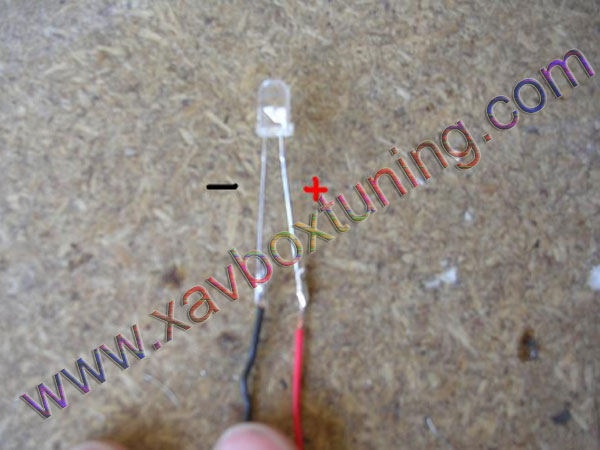

Prendre une led, souder le fil noir sur la petite broche (-) et le fil rouge ou gris sur la grande puis la mettre dans le trou de gauche et coller.

Prendre une autre led et soudez le fil rouge sur la petite broche et mettez un fil noir sur la grande et collez-la dans le trou :

Coupez le fil noir à 25 cm et soudez une 3ème led sur la petite broche. Prenez la 4ème led et soudez la petite broche sur la led et souder sur le led le fil rouge. Mettez du scotch d'électricien sous les deux led pour ne pas faire de court circuit et les coller.

ATTENTION : avant de testez le kit, vérifiez qu'aucune broche ne touche du métal sinon mettre du scotch d'électricien. Il ne vous reste plus qu'à brancher le kit sur l'alimentation du ventilateur et remonter la gamecube.

Maintenant admirez !!!!!!!!

Tuto réalisé par Daymon80 pour XavboxTuning.com
