Tuning PS2 : led dans port carte mémoire



Mettez de la lumière dans vos port memory card de la ps2

led memory card

En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !

Voici un tuto qui va vous permettre d'illuminer vos ports cartes mémoires !

Matériel nécessaire :

  • Deux LEDs de la couleur et du diamètre de votre choix ( pas au dessus de 5mm)
  • Deux résistances adaptées à vos LEDs pour aller sur du 12v
  • Un fer à souder
  • De l'étain
  • Du scotch d'électricien
  • Un pistolet à colle
  • Du fil
  • Une lime
  • Du scotch de peintre

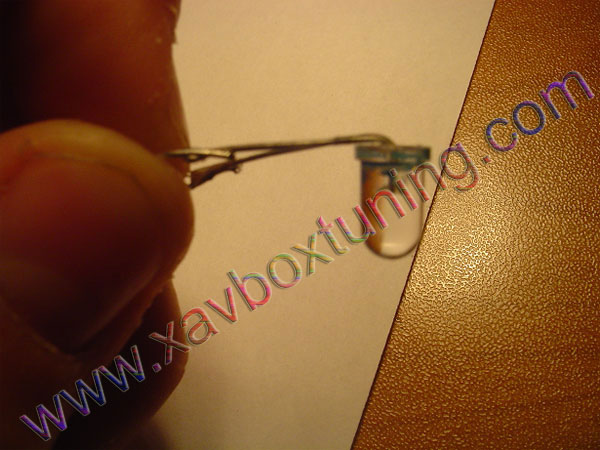

1. Prenez vos LEDs et aplatissez les pattes contre la tête de la LED comme ceci:

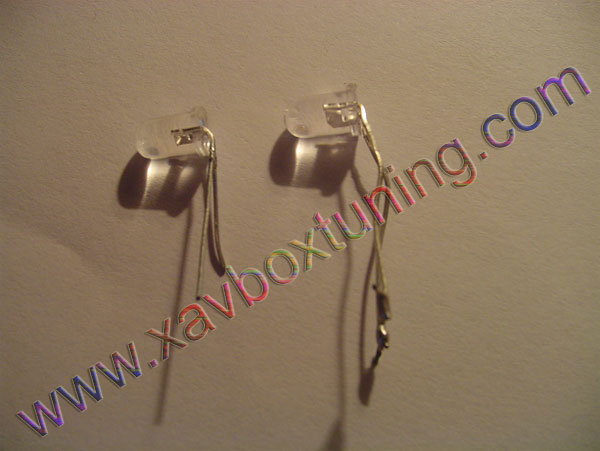

Faites pareil sur la deuxième et vous obtenez ça :

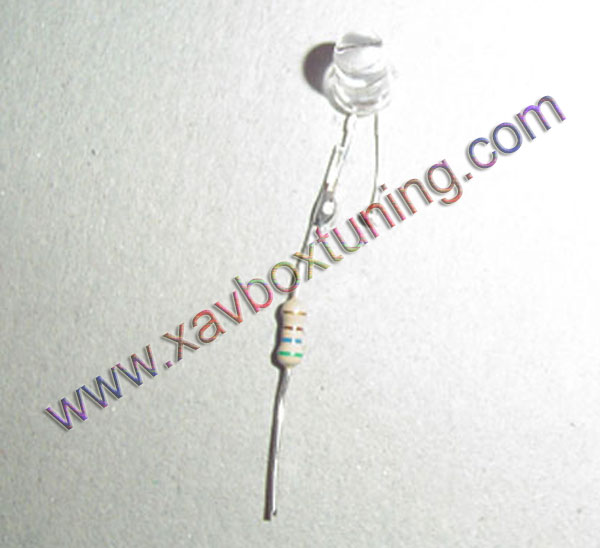

2. Maintenant nous avons besoin du fer à souder et de l'étain. Soudez les résistances aux LEDs (sur n'importe quelle patte). Vous pouvez aussi raccourcir les pattes de vos LEDs et de vos résistances mais retenez bien où est le + et où est le -.

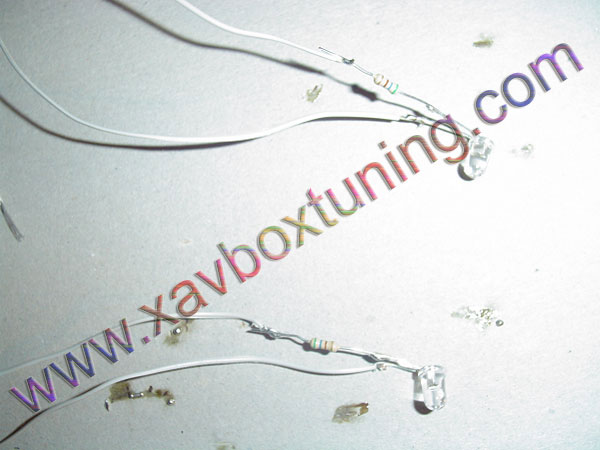

3. Soudez aussi un morceau de fil à chaque extrémité (au moins 15cm) :

4. Laissez maintenant les LEDs de côté. Prenez votre port pad et protégez , avec le scotch de peintre, les différentes fiches de celui-ci (pour éviter que les poussières rentrent !):

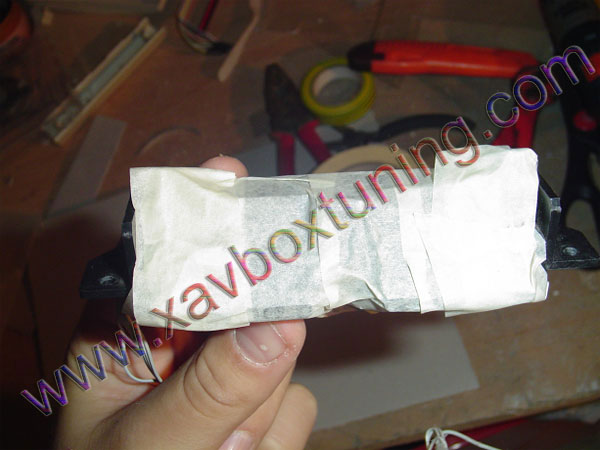

Devant :

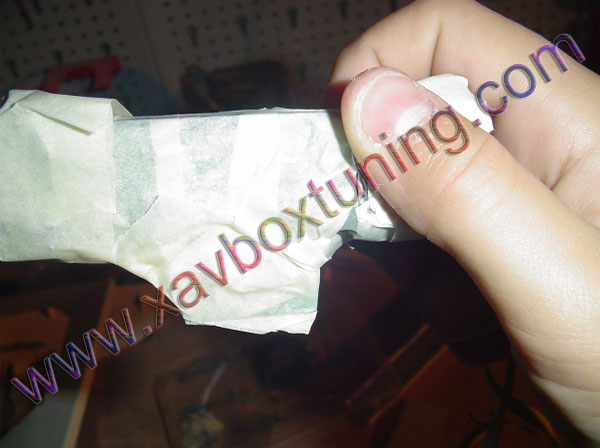

Derrière:

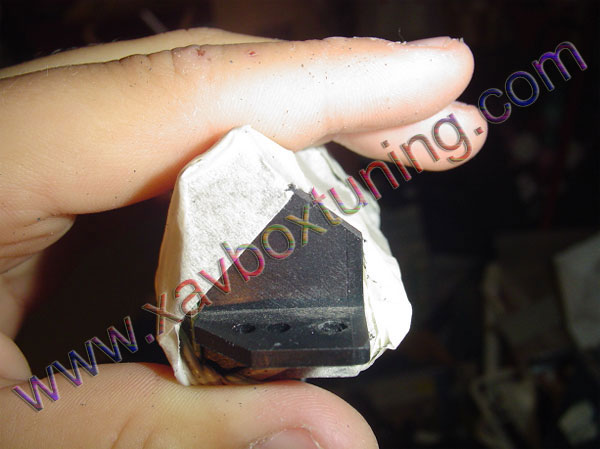

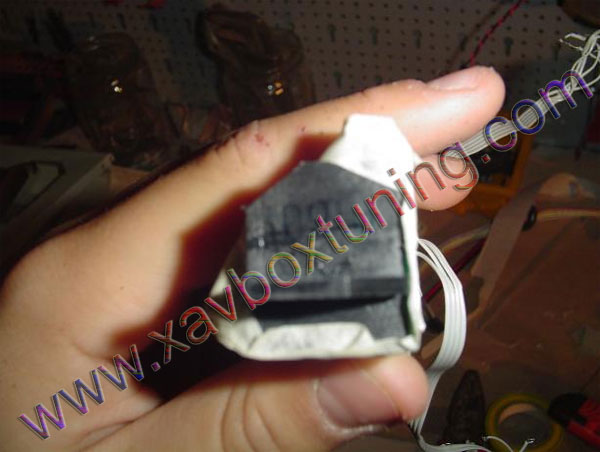

Puis rabotez un peu les bords avec la lime comme ceci :

Premier côté:
Deuxième:

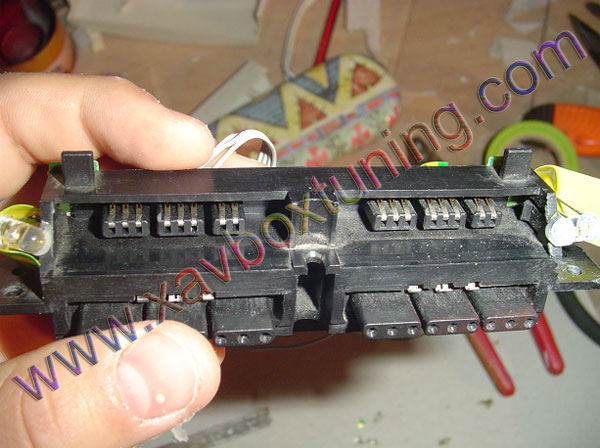

5. Reprenez vos LEDs puis à l'aide de votre pistolet à colle (vous pouvez utiliser une autre colle, mais pas une qui fait fondre le plastique !) collez les LEDs comme sur la photo. Ne les faites pas trop dépasser sinon votre carte mémoire ne rentrera plus :

Puis isolez.

6. Reliez le tout à votre alimentation, testez, et remontez !

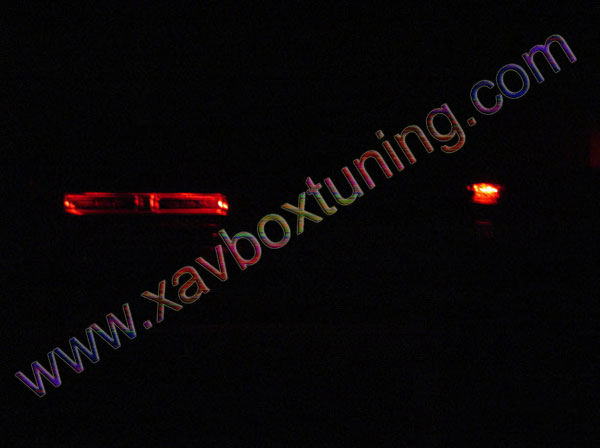

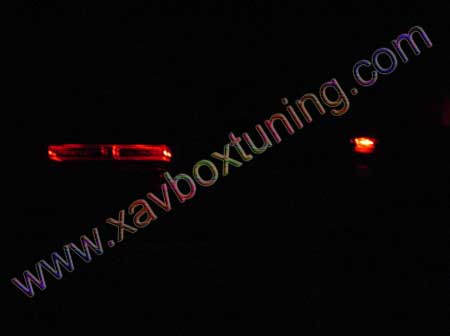

7. Voila le travail :

Moi j'ai enlevé les caches qui se rabattent pour un plus bel effet !

Tuto réalisé par Daymon80 pour XavboxTuning.com
