Tuning PS2 : tapis lumineu



Eclairez le bas de votre ps2

tapis lumineu

En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !

Voila comment créer un tapis lumineux avec une plaque de plexiglas qui éclairera le dessous de votre ps2.

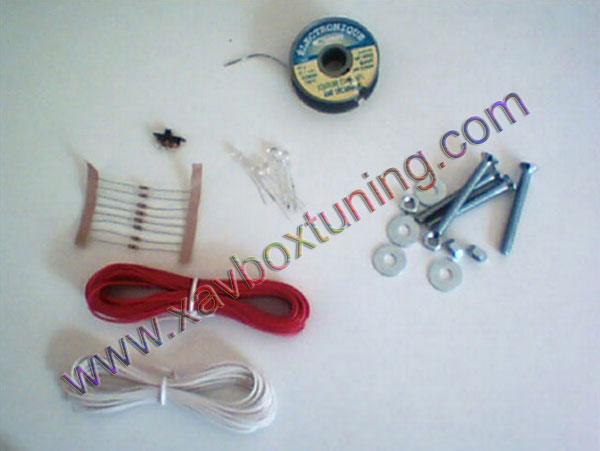

Matériel necessaire :

  • 6 LED de 5mm (Ici j’utilise des leds bleues de 3v)
  • 6 résistances de 470 ohms
    (Prenez la valeur adéquate si vous utilisez des leds d’une autre couleur)
  • Du fil de deux couleurs différentes pour le + et le –
  • De la gaine thermo rétractable
  • Un interrupteur deux positions
  • 4 vis de 6mm à tête fraisée avec 4 écrous et 4 rondelles
  • Un fer à souder
  • Un pistolet à colle
  • Une perceuse (avec un foret de 6mm)
  • Une plaque de plexi (50*50 minimum)
  • De quoi découper le plexi : dremel, scie sauteuse, cutter, disqueuse…
  • Du papier de verre grain 400 et 600

1. Commencez par démonter votre ps2, c’est la coque du dessous qui nous intéresse mais il va falloir enlever la cage métallique de l’expansion bay (il faut d’abord démonter l’alimentation qui tient par 4 vis) Vous verrez plus loin pourquoi la cage doit être retirée.

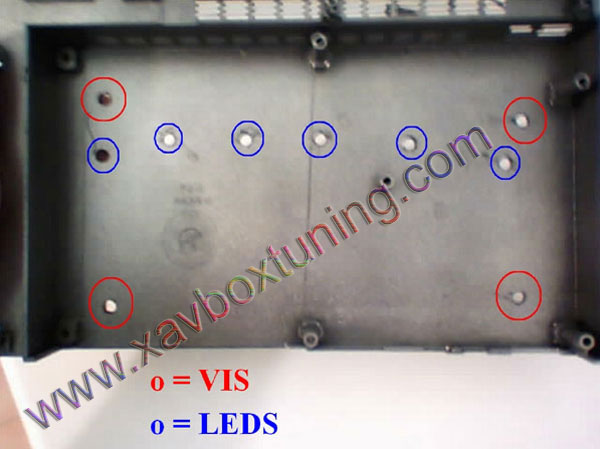

2. Avec un marqueur faites des points aux endroits ou vous voulez placer vos leds et vos vis qui serviront à maintenir le plexi.

3. Percez les trous avec le foret 6mm, puis ébavurez les trous. Ca devrait ressembler à ça : 6 trous pour les leds et 4 trous pour les vis (Attention il faut bien regarder que les vis ne touchent pas les composants de l’alim. Faites un test avant de percer.)

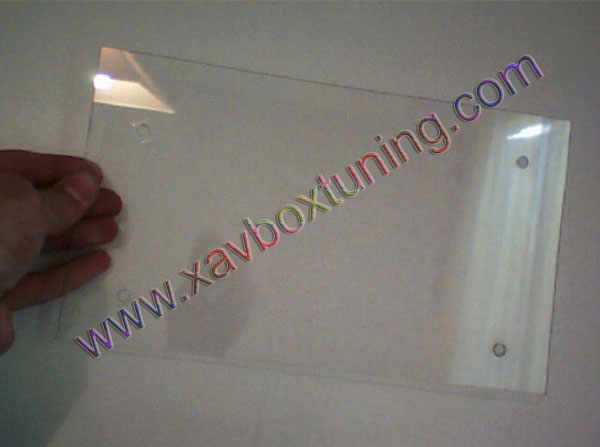

4. Découpez une plaque de plexiglas de 15.8* 27cm puis lissez les bords au papier de verre 400 puis 600.

5. Percez les trous pour les vis dans le plexi avec le foret 6mm. Pour vous aider, placer la plaque en dessous de la coque et faites des points au marqueur. Attention il faut être très précis. Ensuite il faut fraiser les trous pour que les vis ne dépassent pas.

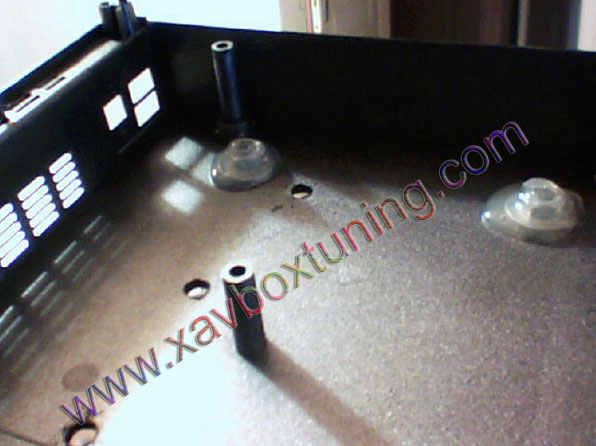

6. Vissez l’ensemble vis+rondelle+écrou et fixez avec le pistolet à colle de l’intérieur de la coque comme sur la photo, cela évite que lorsque vous dévisserez le plexi la vis ne tourne dans le vide :

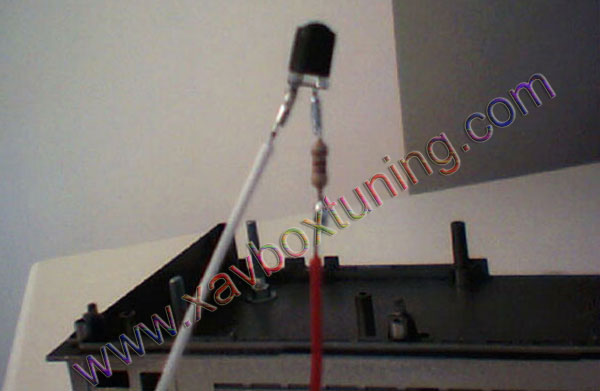

7. Préparation des leds : Soudez des morceaux de fil de 20cm sur chaque patte en mettant la résistance sur le + (patte la plus longue) (le moins est le coté avec un petit méplat) puis, gaine thermo sur chaque fil. Répétez l’opération pour chaque led.
Remarque : coupez les pattes le plus court possible, la place est comptée dans la ps2.

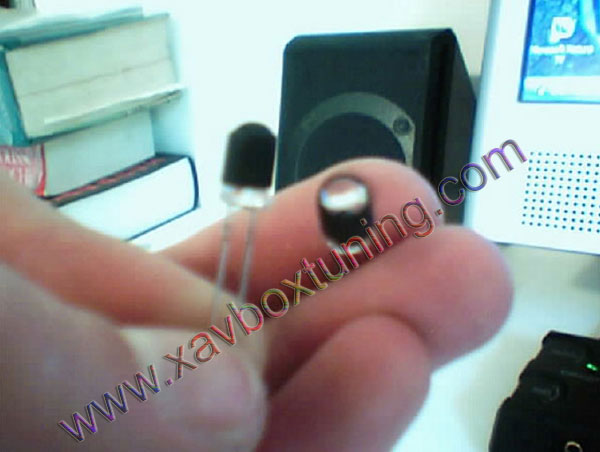

Vous pouvez aussi mettre un morceau de gaine thermo noire ( et pas d’autre couleur) de 6mm de long autour de la led pour diriger la lumière uniquement vers le bas :

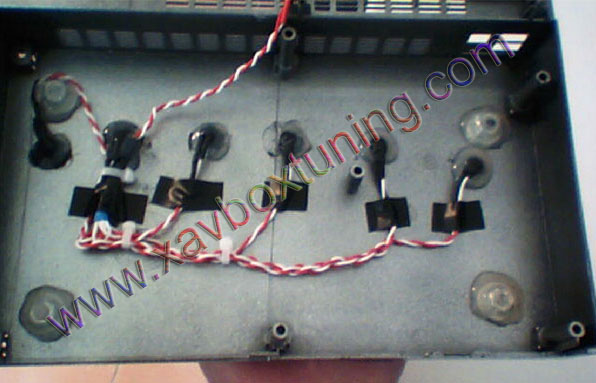

8. Collage des leds : [avant tout vérifiez le bon fonctionnement de votre circuit, ce serait bête de devoir tout arracher L pour une led qui ne marche pas]

-Posez chaque led dans son trou, le plexi vissé sous la coque pour être sur qu’elles ne dépassent pas, déposez un filet de colle autour, n’en mettez surtout pas trop ou vous n’arriverez pas a refermer la coque correctement.

9. Notre montage se fait en parallèle, donc soudez tous le fils + ensemble et soudez ensuite un morceau de fil d’environ 20 cm. Faites de même avec les fils –.

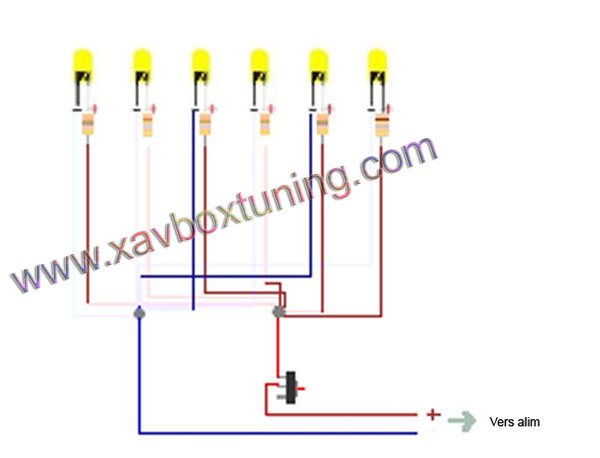

N’oubliez pas de mettre de la gaine thermo (ou du scotch électrique) pour isoler les soudures. C’est très important. Voici le schéma :

10. Ce n’est pas obligé mais vous pouvez monter un interrupteur : coupez votre fil + et soudez le  sur la patte du milieu de l’interrupteur et sur une patte du coté. Vous pouvez en suite intégrer l’interrupteur derrière votre ps2 par exemple.

1. Organisez vos fils, scotchez les sur la coque, maintenez les avec des colliers etc… Cela évitera qu’ils se coincent quand vous refermerez la ps2.

12. Pour refermer la ps2 : dévissez le plexi ; vissez la coque ; revissez le plexi.

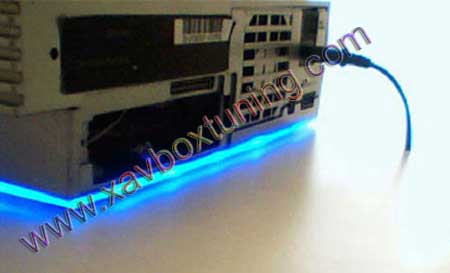

-allumez…et voila.

Tuto réalisé par Daymon80 pour XavboxTuning.com
