Installation d'une led d'activité sur le disque dur de la xbox
La led disque dur permet de voir l'activité du disque de votre xbox
Installation de la led sur le disque dur de la xbox :
Soit vous achetez un "kit led d'activité disque dur" tout prêt, comme celui de chez Jeux-Et-Console soit vous achetez :

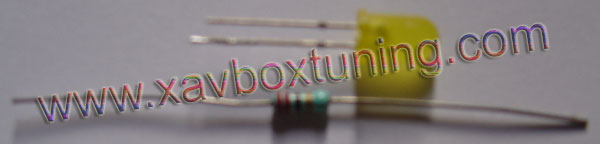

- une led de 3 ou 5mm, de la couleur de votre choix
- une résistance de 220 Ohms
Il existe plusieurs techniques pour mettre une led d'activitée :
- soit on le câble d'alim et la nappe du DD
- soit on soude sur le PCB du DD au +5V et pin 39
- soit sur la carte mère de la xbox au dessous du connecteur IDE pin 39 et au +5V
Perso, je préfère souder les 2 fils sur le disque dur (mais attention à ne pas griller votre disque dur en laissant couler une goutte de soudure n'importe où sur le disque dur, ce qui ferait un cour circuit...).
Thermes techniques à connaître :
- annode : c'est la patte la plus longue de la led
- cathode : c'est la patte la plus courte de la led

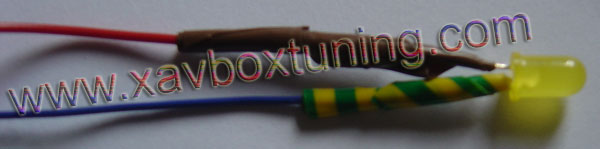

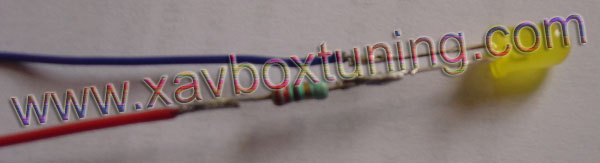

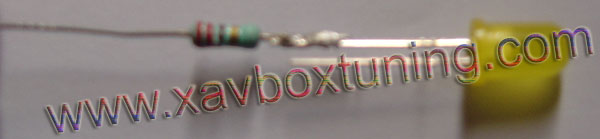

On va souder la résistance à l'anode de la Led, puis un fil sur le bout de la résistance et sur la cathode (n'hésitez pas à prendre deux couleur de fils différent, afin d'éviter de se mélanger). Puis on isole les soudures à l'aide de rubant adhésif.

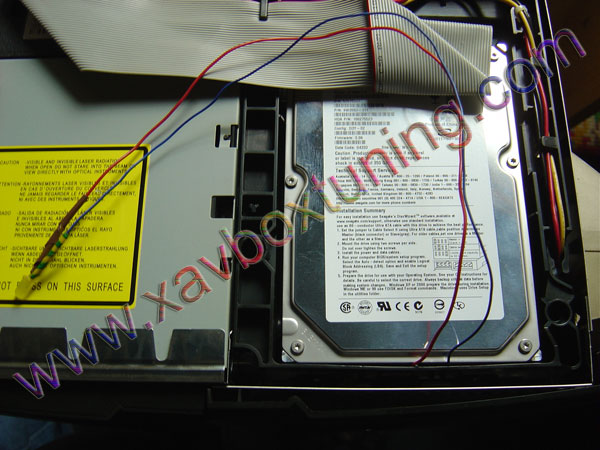

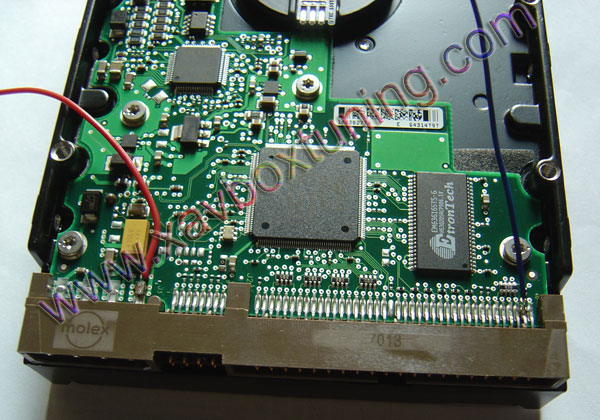

Le fil soudé à la résistance
doit être soudé sur le + du disque dur
l'autre fil à la "pin" 39 du disque dur (mieu vaut recompter plusieurs fois en cas de doute)

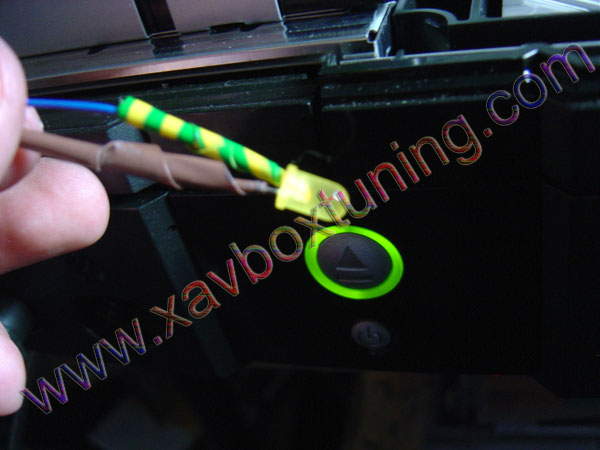

Avant de percer la coque de la xbox, vous pouvez essayer pour voir si ça fonctionne...

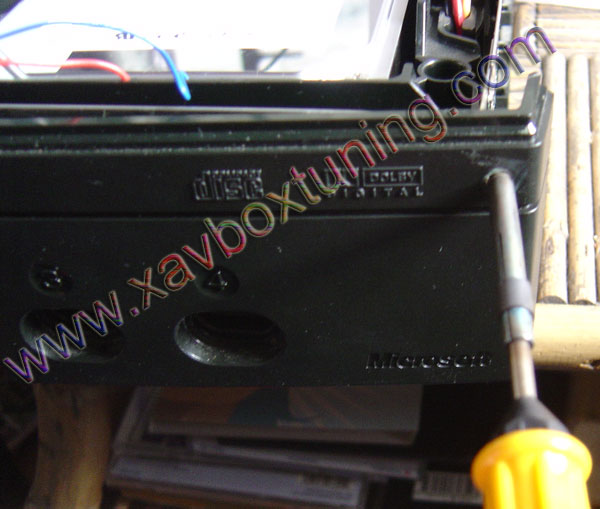

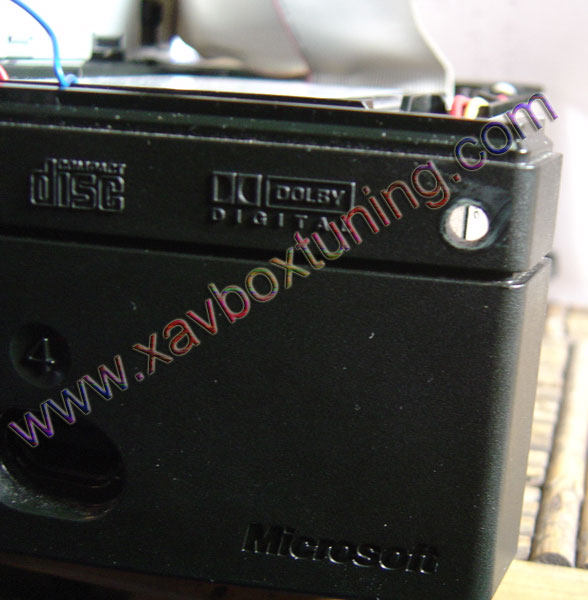

Pour faire le trou dans la coque de la xbox, il y a plusieurs techniques :
- à l'aide d'un foret et d'une perceuse
- avec le fer à souder (ça pu un peu, mais c'est beaucoup plus rapide)

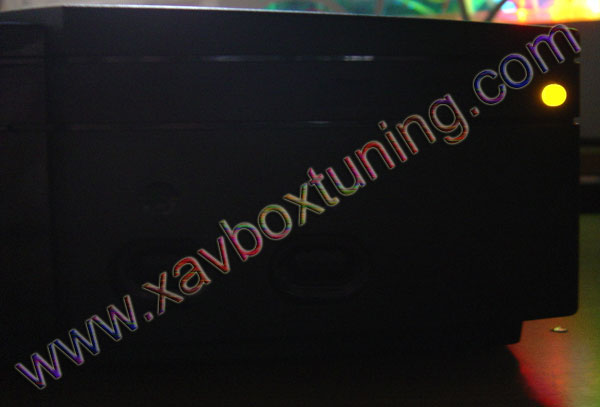

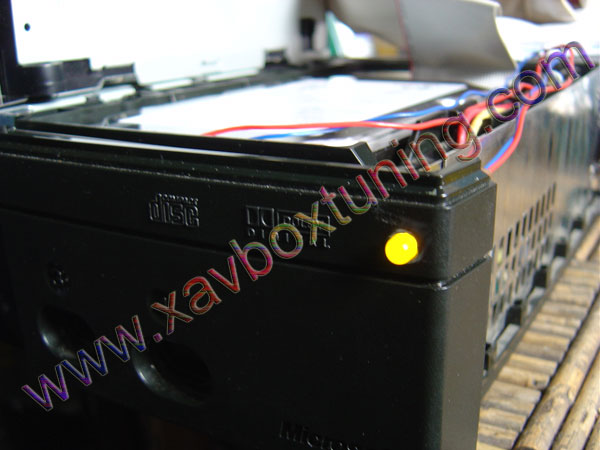

on met la Led dedans, et on test, puis on referme la coque de la xbox

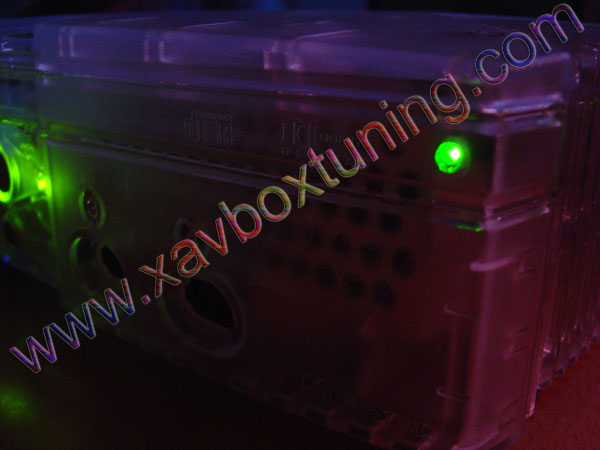

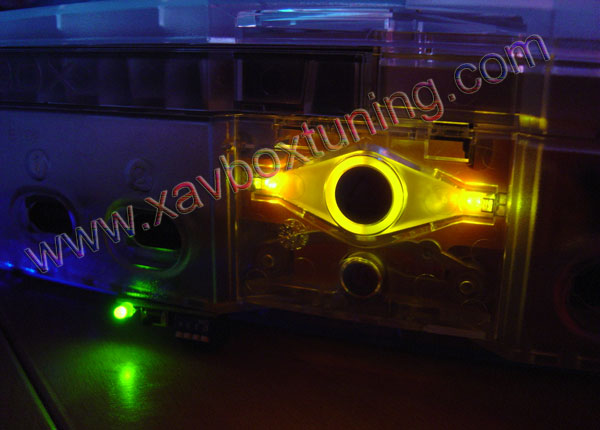

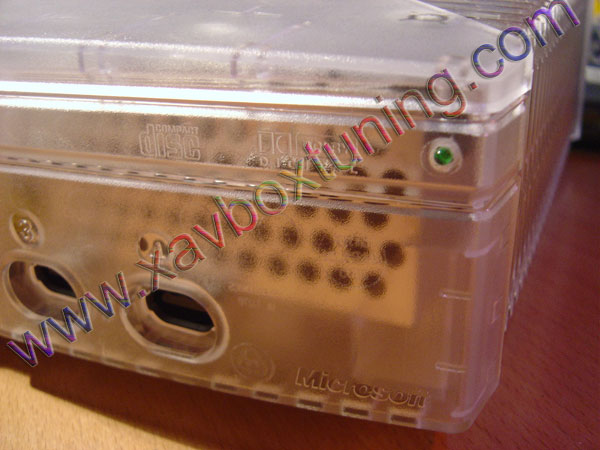

bien sur, vous pouvez également le faire pour une xbox crystal

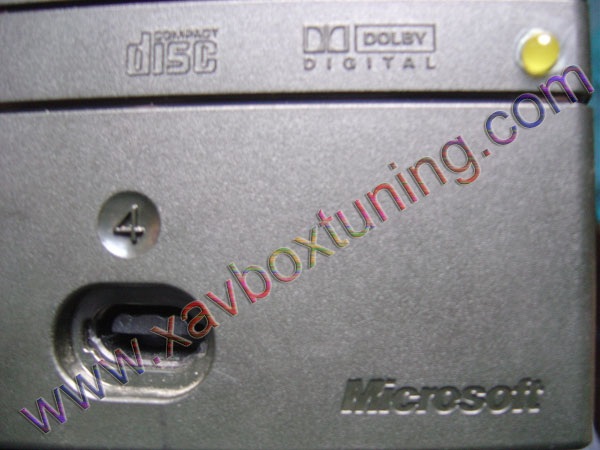

Et voilà, sympa non ?
|
