Tuning Nintendo Wii : éclairage bouton A



Comment éclairer le bouton A de la Wiimote

tuning wii bouton A

Ce tuto va vous expliquer comment ajouter un lumière éclairant le bouton A de votre Wiimote.

ce dont vous avez besoin :

  • Un Wiimote
  • Le tournevis Nintendo
  • Des diodes (Type 0603) en vert, bleu, rouge, jaune
  • Des fils tres fins
  • Du double face
  • Des petits rectangles de cuivre
  • Une pince à dénuder
  • Un fer à souder
  • De l'etein
  • Et pouquoi pas un pistolet à colle (de la colle néoprène peut tout autant faire l'affaire)
  • Un cutter

Le but de la manoeuvre ici est de récupérer l'alimentation des diodes directement sur les diodes qui affichent le nombre de joueur. Cette petite bidouille nous permettras d'éclairer de 4 couleures différentes le bouton A suivant quel joueur vous êtes.

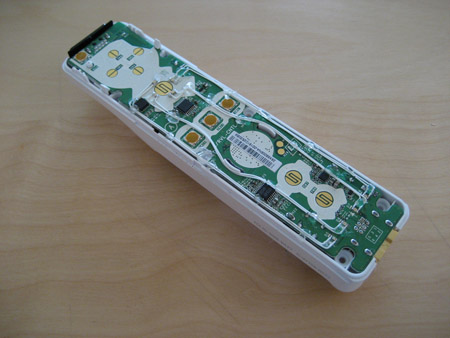

Dans un premier temps il vous faut donc desosser votre Wiimote. et surtout bien penser à retirer vos piles de la Wiimote !!!

Etape 1 :

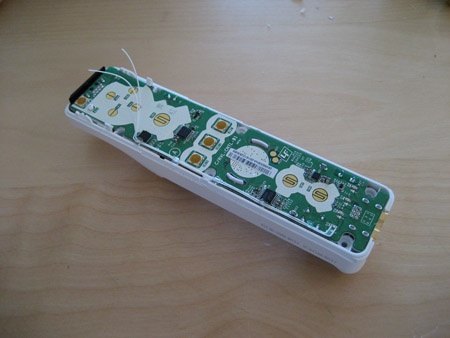

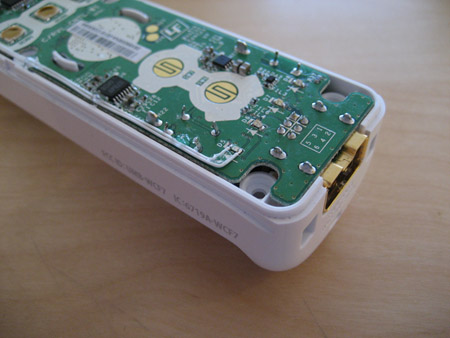

Souder directement 2 fils sur les extrémités de la première diode.

démontage wiimote

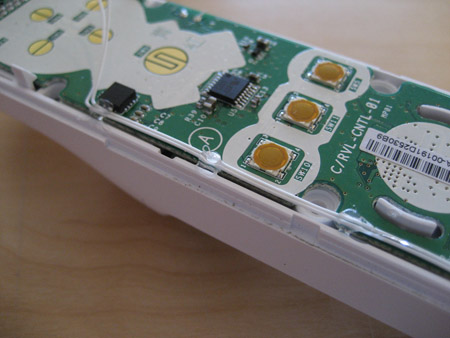

Etape 2 :

Cablez le fil jusqu'avotre bouton A en longeant le bord de la coque de la Wiimote. Vous pouvez utiliser des leges points de colle pour maintenir vos fils en place.

Etape 3 :

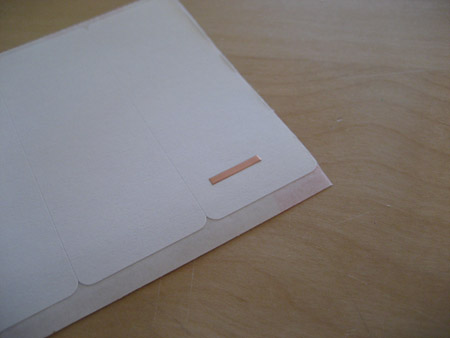

La 3ème etape est de préparer le support de la diode. Il faut donc placer un bout de cuivre sur le double face. Cela va nous permettre d'isoler la diode du PCB (Circuit imprimé) de la Wiimote pour mpecher tout courcircuit éventuels.

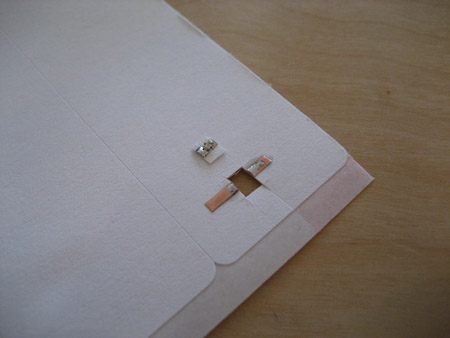

Etape 4 :

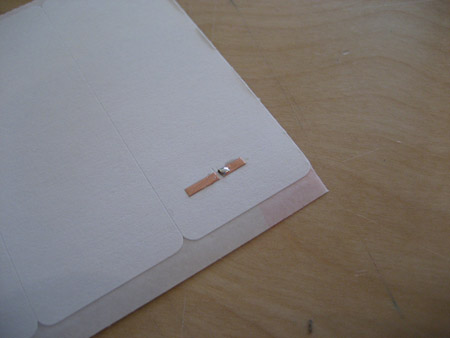

Il vous faut grace à un cutter couper la plaquette de cuivre afin d'y laisser un petit espace qui va nous permettre de positionner la diode. Une fois en position vous pouvez souder les 2 extrémités de la diodes.

Etape 5 :

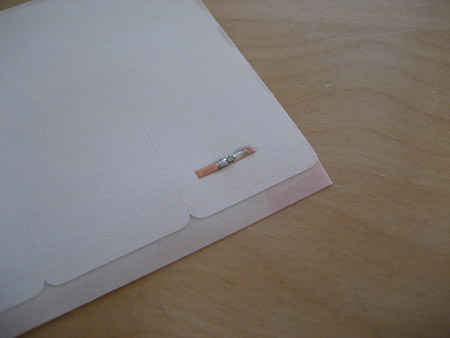

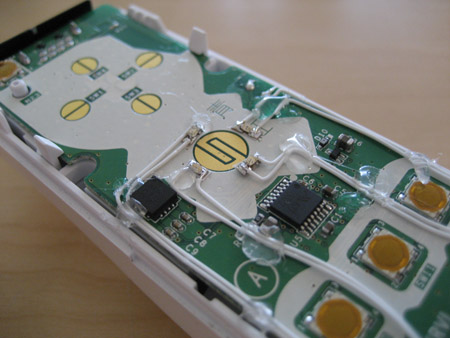

Il vous faut découper en entier la diode avec le double face et venir la coller sur le PCB de la WiiMote. Attention faites bien attention à la polarité de votre diode lors du cablage et du soudage des 2 fils.

Etape 6 :

Recommencez l'opération 3 fois avec les 3 diodes restantes
de manière à obternir ceci :

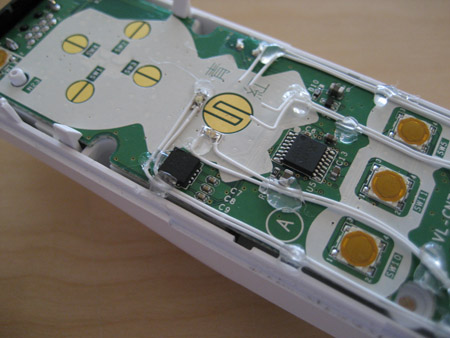

Etape 7 :

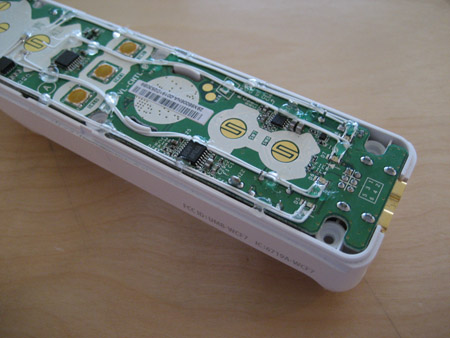

Une fois tout en position vous pouvez attaquer la soudure des 4 diodes.

Etape 8 :

Une fois les soudures effectuées vous pouvez remettre en place vos piles ou votre batterie pour effectuer une serie de test verifiant le bon fonctionnement de vos diodes.

Etape 9 :

Revissez le tout

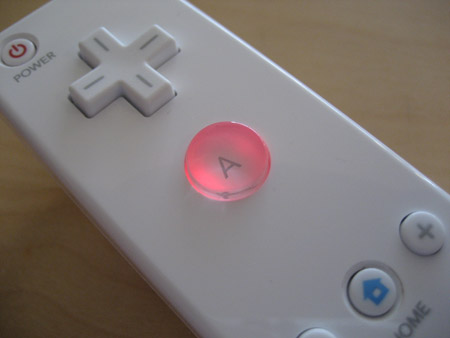

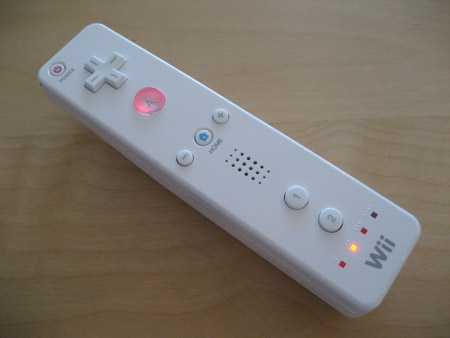

Vous pouvez maintenant pleinement profiter de votre Bouton A éclairé

Source : WiimotesMods

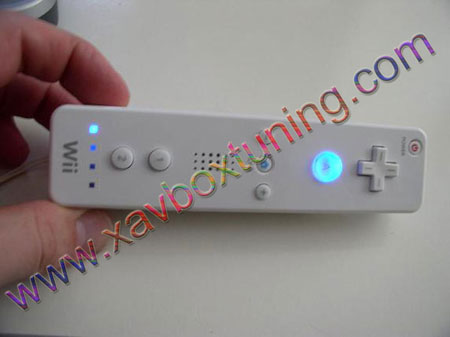

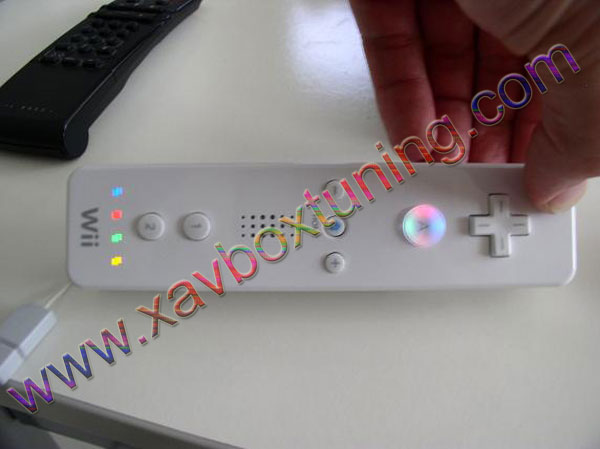

Alors voila j'ai voulu essayer et je trouve ca trop beau au final donc voila deux photos :

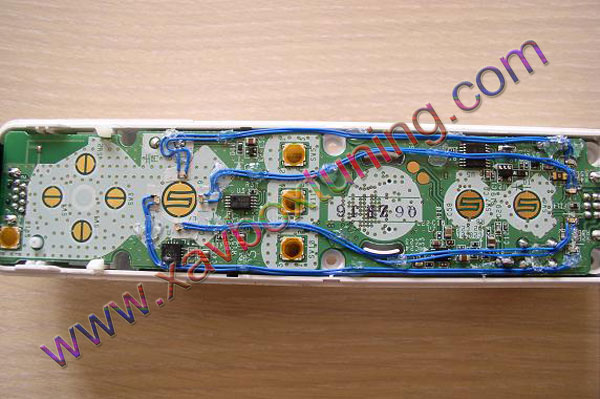

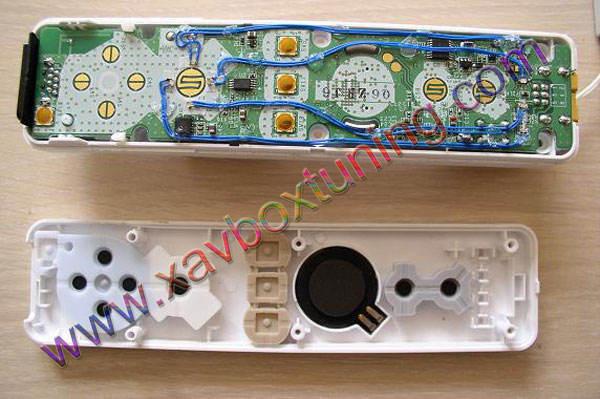

et voilà une photo des wiimotes européennes avec mon cablage dessus :

N'ayant pas de bout de cuivre je m'en suis passé et tout c'est bien passé (il faut simplemant faire attention à ne pas bruler la diode).

Je trouvais ensuite que les boutons - et + avaient du mal à fonctionner
par la suite donc je l'ai réouverte pour faire cela :

J'ai fais des encoches dans le plastique des boutons + et - pour permettre de bien faire passer les fils.

En redémontant ma wiimote j'ai cassé une pate de fixation en haut, donc une petite ouverture en haut de celle-ci pour empecher cela j'ai mis un peu de super glu sur le coté au niveau de la fixation, j'ai tout refermé et pressé fort et ca a tenu.

Depuis j'ai fait deux autres wiimote et aucun soucis avec le clip de fixation.
j'ai un pote qui l'a cassé et recollé le clip avec de la super glu et ca marche aussi.

Un super mod à faire pour faire vraiment top dans le noir.

Voir également le tuto sur les boutons C et Z du Nunchuk

Tuto réalisé par Zombi, en juin 2007 pour XavboxTuning.com
