Tuning Xbox 360 : Ring of light



Modifier les LED de la Xbox 360 par Josky57

ring of light par Josky57

Vous avez modifié les LED de votre manette Xbox360 ?
A présent ca vous démange de voir le Ring Of Light de votre Xbox360 rester d'origine ?

Je vous comprends ;-)     Voici comment y remédier :

Commencez déjà par démonter votre Xbox360. Pour cela , consultez le super tuto de mister Xavbox : Tuto Démontage Xbox360.
Vous aurez besoin de 5 LED SMD0603, 4 pour le cercle, et 1 pour le centre. Bien sur, vous pouvez jouer sur les couleurs ;-)

C’est parti !

Dégagez le cache en plastique blanc, qui couvre les LED.

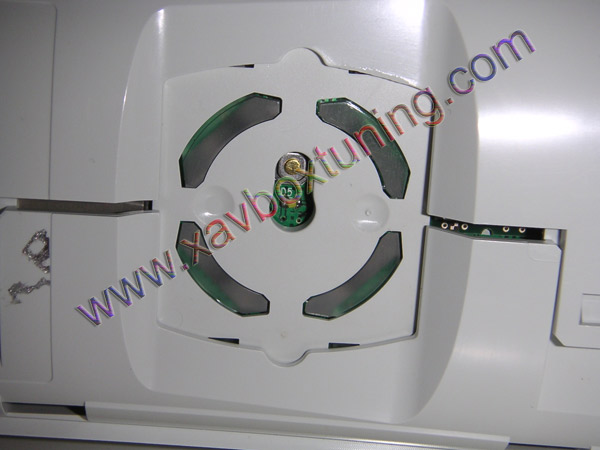

Vous devriez arriver à ceci.

Dévissez les 3 vis , et sortez la plaque en tirant vers vous délicatement , afin de pouvoir travailler avec plus d’ aisance.
Repérez les 5 LED => les 4 du cercle sont des LED a trois plot , normal, ce sont des LED bicolores ;-)
La LED centrale elle, est une simple LED à deux plot.
Vous aurez donc compris que les LED du cercle comporte deux polarités positive ( + ).
En effet, comme la console traduit certaines pannes grâce a ces LED ( certains doivent avoir connu le Ring Of Death => 3LED rouges clignotantes ) , il va donc falloir faire attention de ne pas se brancher sur la mauvaise polarité, sinon, il se peut qu’ aucune LED s’allume .

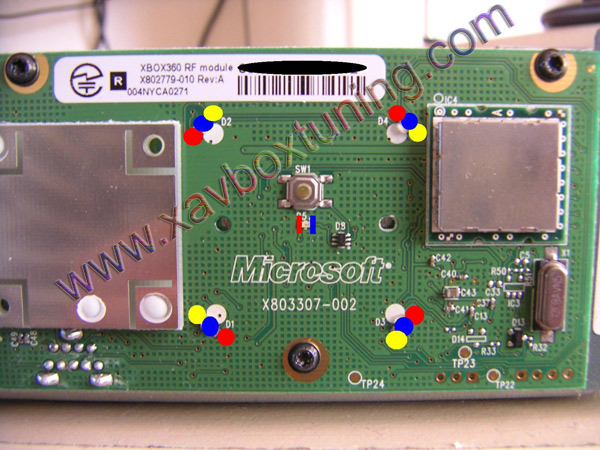

Jetez un œil à ce plan :

  • Le rond rouge indique le + que vous devez utiliser
  • Le rond bleu indique le – que vous devez utiliser
  • Le rond jaune est inutilisé

Attention, les LED sont polarisées, donc ne vous trompez pas de sens => un symbole figure a l’ arrière de la LED.

Pas la peine de détailler pour la LED centrale, le plan parle de lui-même ;-) .
Vous pouvez incliner un peu la LED lors de la soudure, vous obtiendrez un résultat plus lumineux ;-)

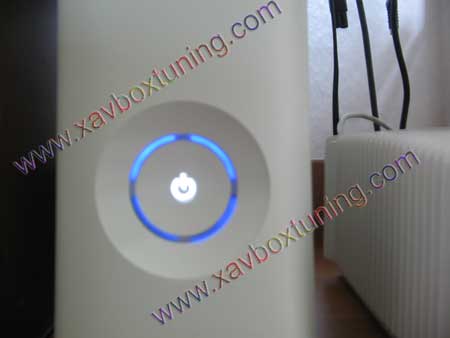

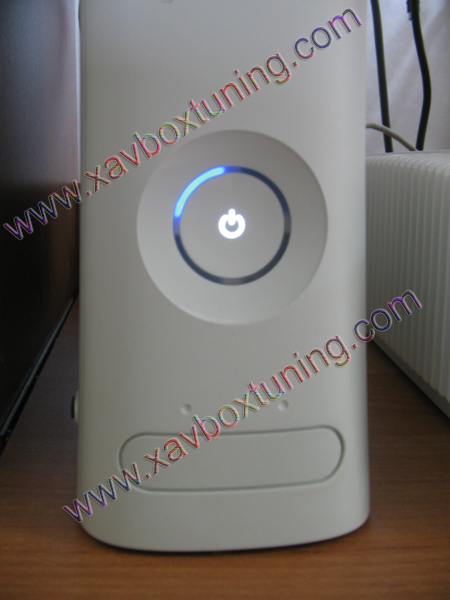

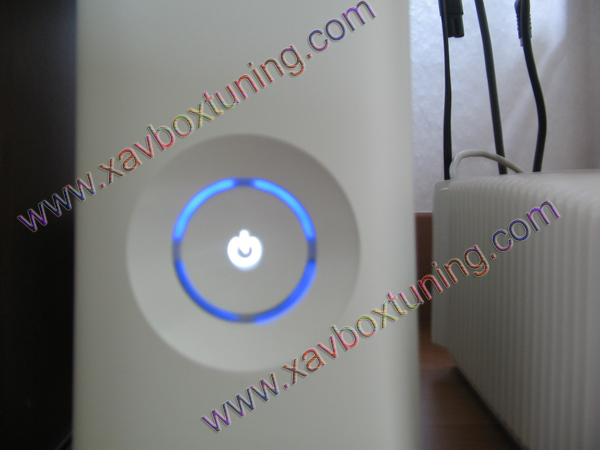

On remonte le tout , et on apprécie 

Vous aurez bien sur compris que cette modification neutralise les LED rouges, par conséquent, lors d’ une erreur comme un Ring of Death , il faudra appeler Mme Soleil pour savoir ce que votre console veut vous dire ;-)

Comme d’ habitude , si vous cassez tout , vous en êtes entièrement responsable ;-)

Réalisé par Josky57 - mai 2007
