Démontage de la Xbox 360 Slim par Maître Kanter

X8 unlock tool set

Démontage Xbox 360 Slim avec kit X8 unlock tool set

Avant de commencer, je tiens à remercier Arcalide pour l’envoi de ce kit de démontage X8 unlock tool set.

en vente ici
Kit démontage 360Slim

XCM nous a préparé une petite série d’outils bien pratique pour le démontage de la Xbox 360 Slim. Je rappelle que le fait d’ouvrir votre console annule sa garantie.

kit de démontage xbox 360 slim

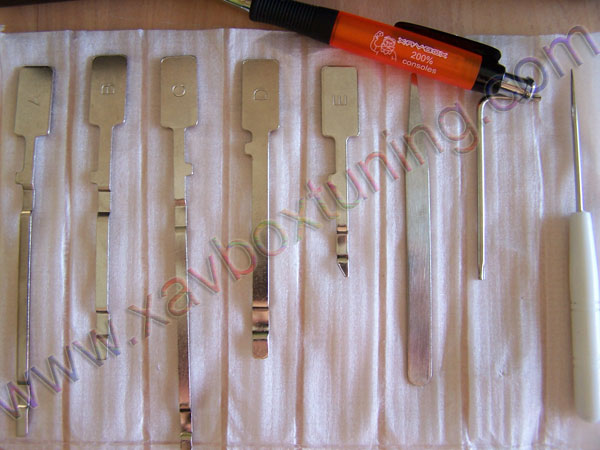

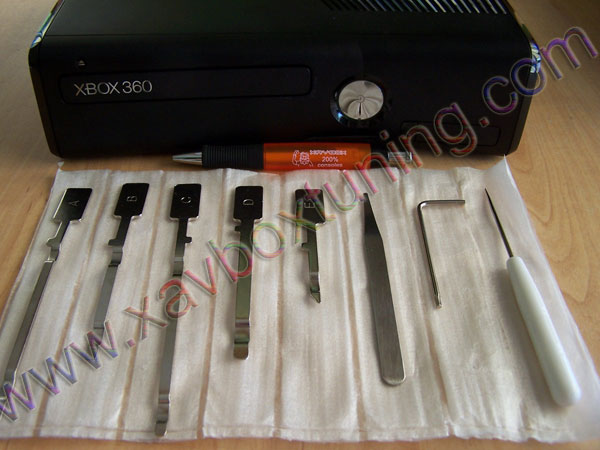

Vous trouverez dans ce kit :

  • 5 outils pour déclipser la face avant (noté A, B, C, D, E)
  • 1 outil plat pour le déclipsage des grilles supérieures et inférieures
  • 1 clé torx pour le démontage du module wifi
  • 1 pointe pour faciliter le démontage d’un des caches

kit X8 unlock tool set

On attaque ou on prend le train ?

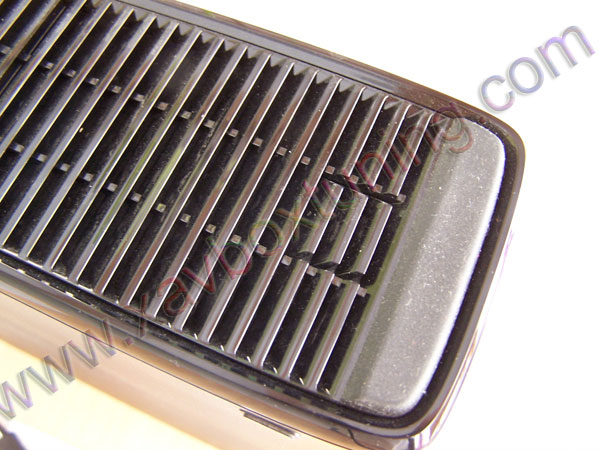

  • On retire d’abord le cache du disque dur

demontage de la slim

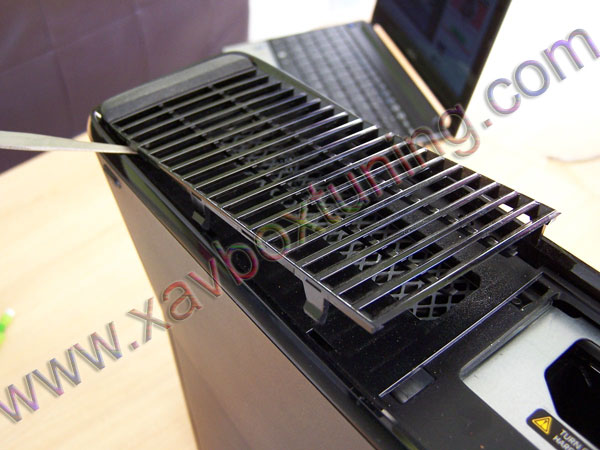

  • A l’aide de l’outil plat, retirer la grille inférieure (6 clips)
ouverture xbox 360 démontage

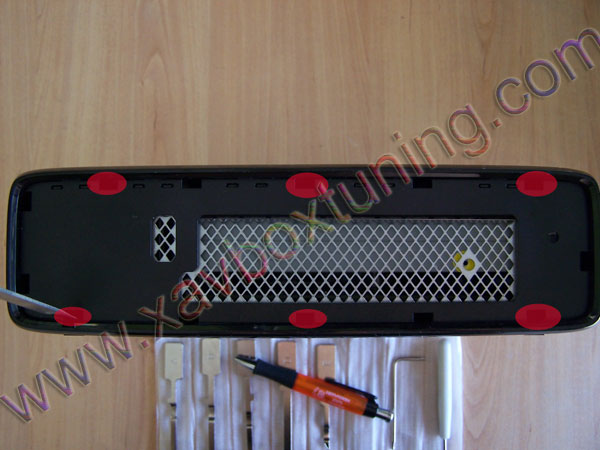

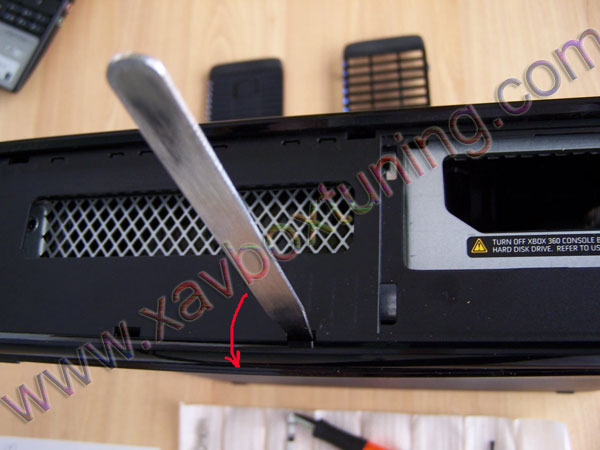

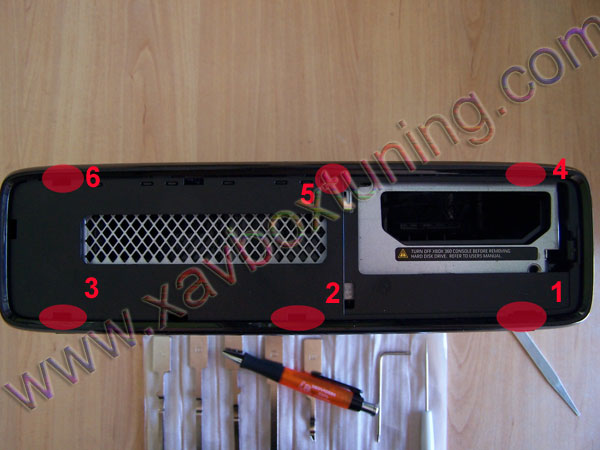

-Toujours avec l’outil plat, retirer le cache en procédant dans l’ordre indiqué.

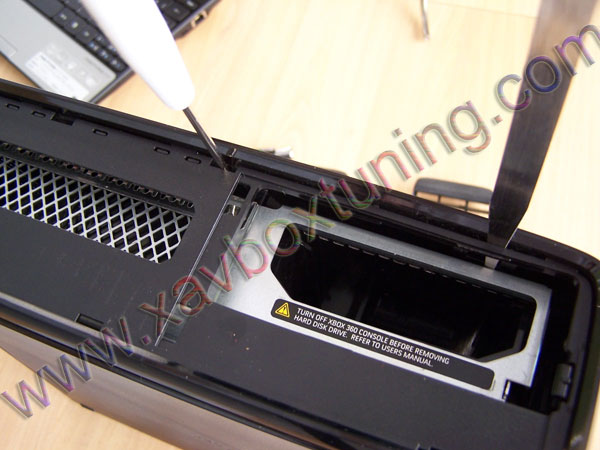

Utiliser l’outil pointu pour declipser le trou 5

démontage 360 slim xb 360 slim

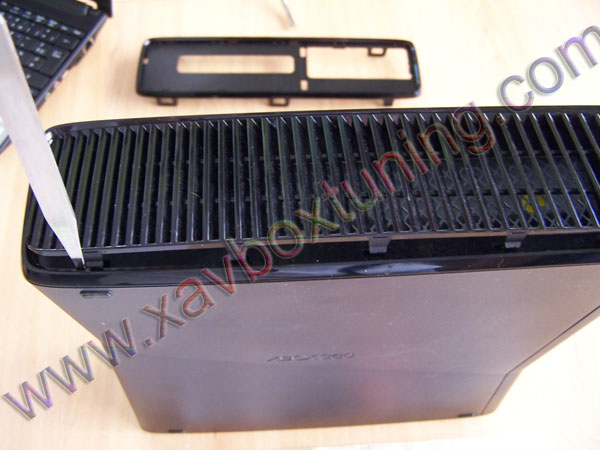

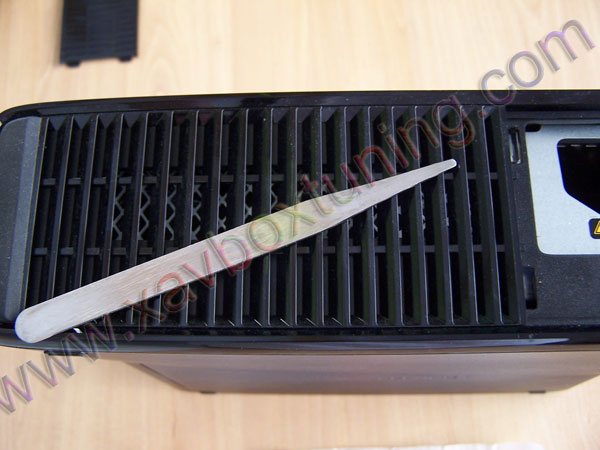

  • Retourner la console et retirer la grille avec l’outil plat (10 clips)

ouverture xbox 360

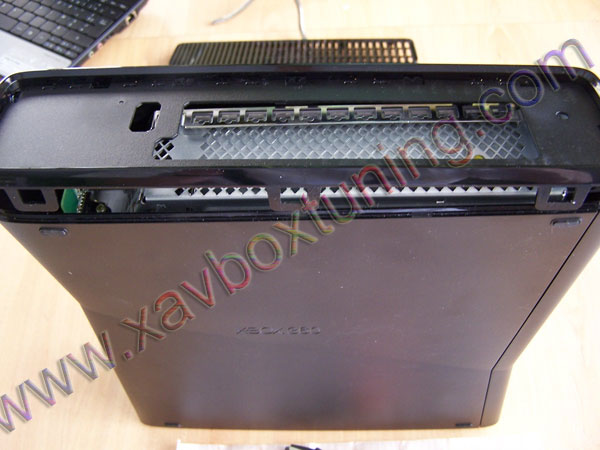

  • Retirer le cache également avec l’outil plat (il est quand même trop fort cet outil plat…)
X8 unlock tool unlock tool set

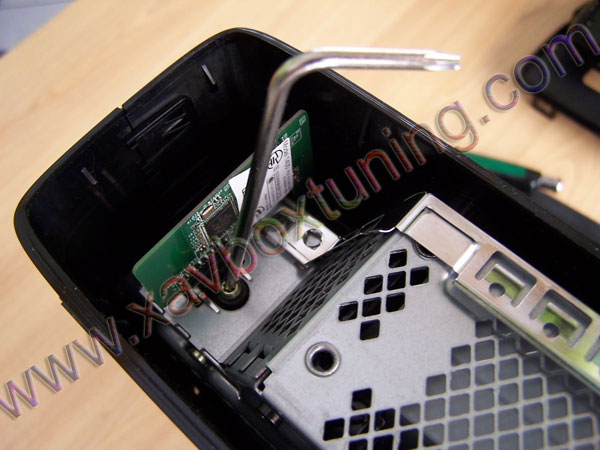

  • dévisser et déposer le module Wifi avec la clé torx

demontage

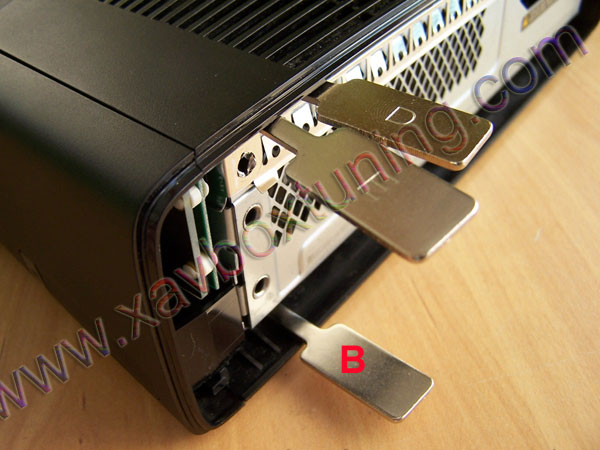

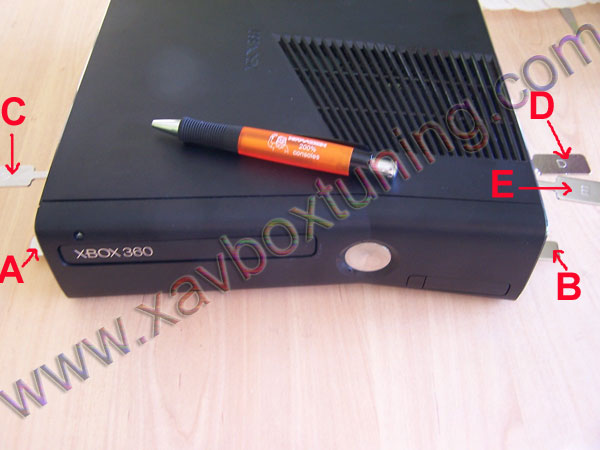

  • Maintenant nous allons retirer la façade de la console, nous allons utiliser les 5 outils notés de A à E.

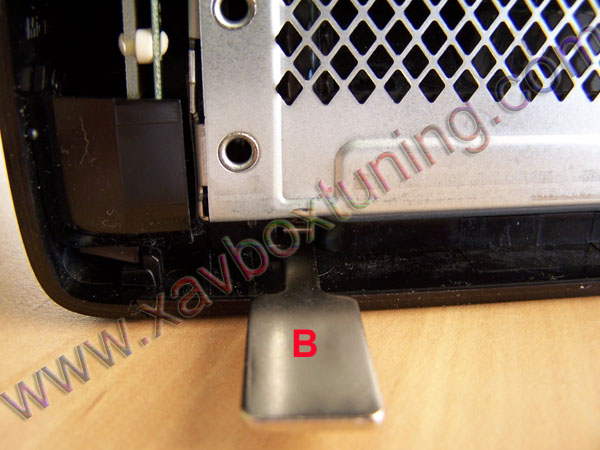

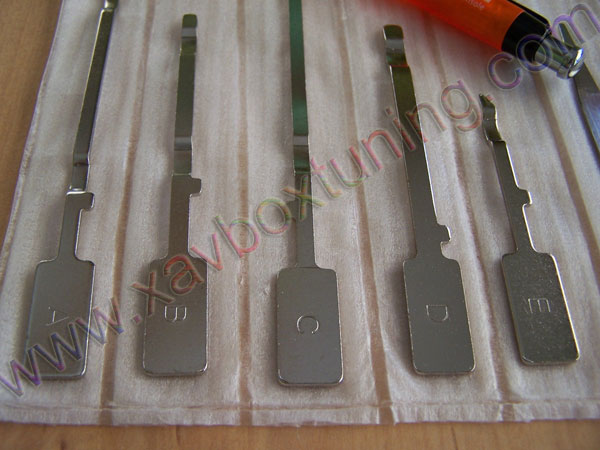

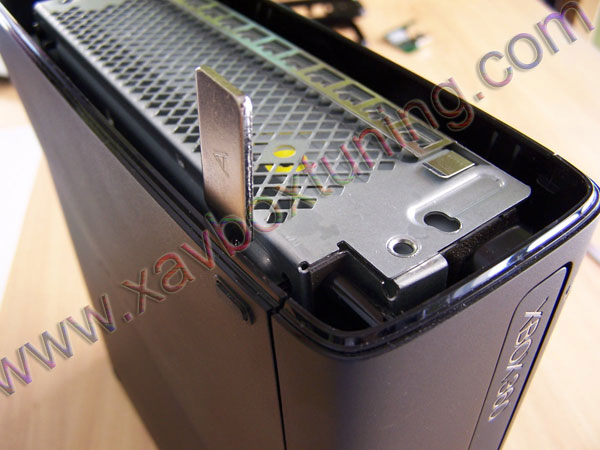

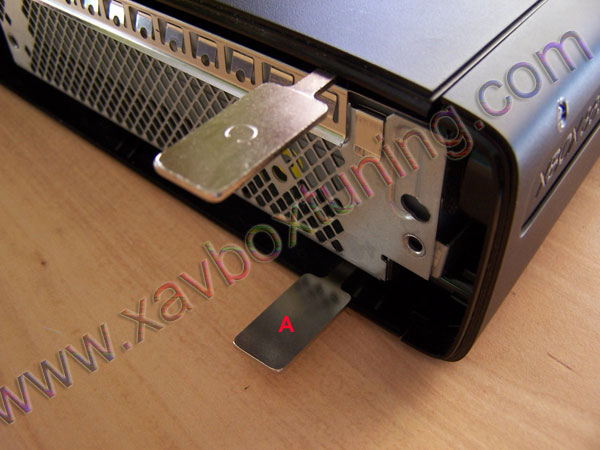

Voici la photo de l’ensemble, suivi des photos détaillées pour chaque outil. Chaque outil doit être placé de manière à ce que sa lettre (A à E) soit tournée vers l’extérieur de la console.

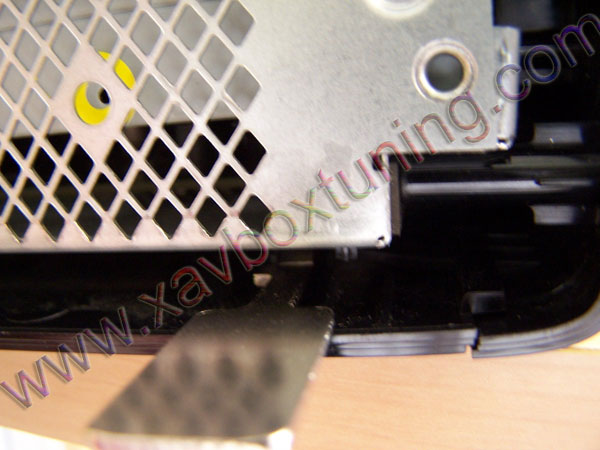

Les outils sont équipés d’une encoche permettant d’assurer la profondeur, ils devront donc tous être positionnés en buté.

xbox 360 slim ouverture xbox 360 ouverture de la console

retirer le capot xbox360 demontage 360

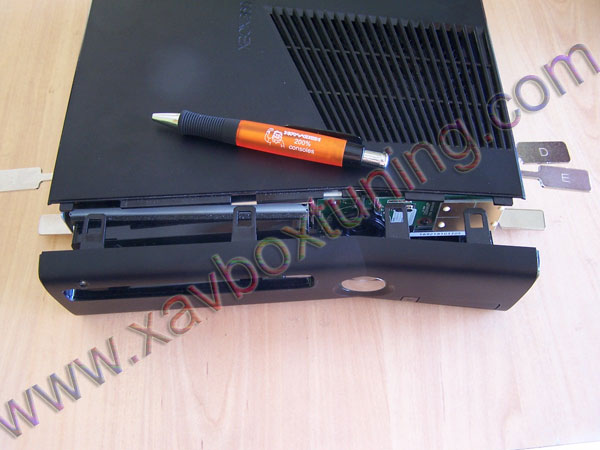

  • Nous pouvons maintenant retirer la façade. Attention toutefois à ne pas tirer trop fort et à ne pas arracher la nappe qui la relie à la console.

xbox360 slim

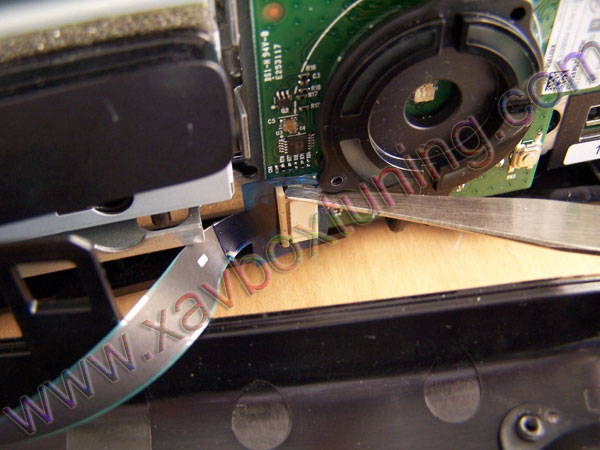

  • Retirer la nappe en poussant sur le système de maintient avec l’outil plat et déposer la façade.

console xbox360

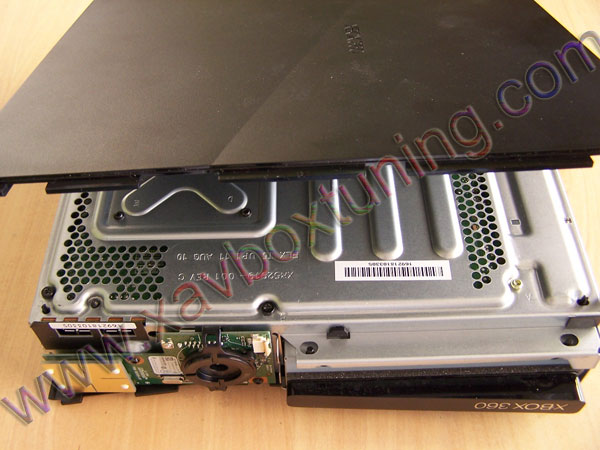

  • Retourner la console et retirer le capot.

xbox360 slim ouverte

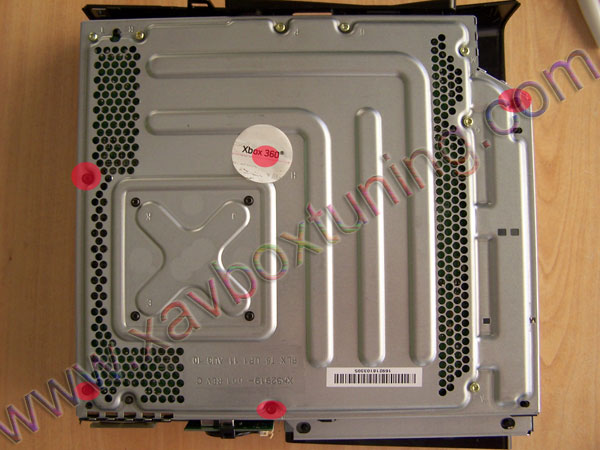

  • Dévisser les 5 vis avec la clé torx fournie (une des vis se trouve sous l’étiquette de garantie)

démontage 360 slim

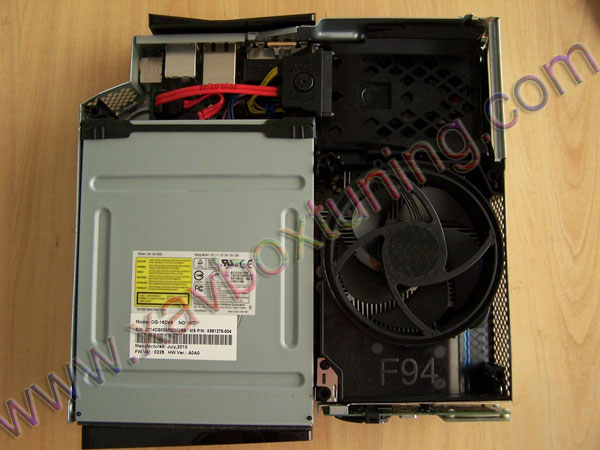

  • C’est terminé, votre console est ouverte !

xbox 360 slim ouverte

En résumé un kit bien pratique qui vous permettra d’ouvrir votre Xbox 360 slim proprement et rapidement !!!

voir également sur Xavbox360.com

X8 unlock tool set

Tuto réalisé le 09 avril 2011 par Maître Kanter
