Tuning Xbox : ventilateur façade



Installation d'un ventilateur en façade de la xbox

ventilateur façade xbox

En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !

Attention : Cette opération nécéssite d’enlever les ports pads 3 et 4 , vous pouvez cependant les mettre ailleur ;)

Matériel necessaire :

  • Un ventilateur d'origine Xbox ( pas bien dur à trouver si vous l'avez remplacé par un 80mm. )
  • Un fer à souder pour faire fondre du plastique.
  • Une rallonge "ventilateur to molex" que l'on trouve en achetant un ventilateur 80mm.
  • Du sintofer ou patex pour les finitions.
  • Une dremel ( pour ceux qui en ont )

Installation d'un ventilateur en façade :

Voici un tutorial pour mettre un ventilateur en façade à la place de ports pad.
Position : aspiration.

Pour commencer , démonter la façade xbox des ports manettes.
Vous devez sacrifier les ports 3 et 4, ou les mettre autre part.
Mastiquer les trous des ports pads 3 et 4 ainsi que le renfoncement fait pour imiter les lecteurs dvd, poncer le  bien jusque cela soit bien lisse et sans bosses.

Ensuite, prenez le fer à souder, puis découper les pattes de fixation reliant le moteur du ventilateur à son support que vous aurez bien sûr démonté au préalable et dont vous aurez déclipsé l'hélice.

Une fois le moteur détaché du cercle, posez le sur la face qui doit être mastiquée donc toute lisse, placez le où vous le souhaitez, puis tracez un carré au crayon en tenant compte du x formé par les pattes du moteur ventilo. ( Plus tard vous devrez fondre les pattes du X alors prenez en soin )

Une fois la carré tracé, découpez le au dremel ou au fer à souder. Surtout gardez bien les angles mais ensuite vous êtes libre de faire les formes que vous voulez. Moi, j'ai fait des arrondis.

Faites de belles finitions à votre trou, puis coupez les pattes du X jusqu'à ce qu'elles rentrent sans problèmes dans la carré découpé.
Assurez-vous que les ventilateur prennent l'air de l'intérieur pour le mettre dans la xbox.
Une fois que les pattes s'adaptent parfaitement dans les angles, fondez ces angles au fer à souder pour qu'ils prennent forme avec le plastique de la façade.

Une petite couche de mastic bien poncé et vous obtiendrez ceci :

Ensuite, il ne vous reste plus qu'à peindre l'hélice, puis la façade, vous pouvez y aller fort sur la peinture pour cacher les imperfections.

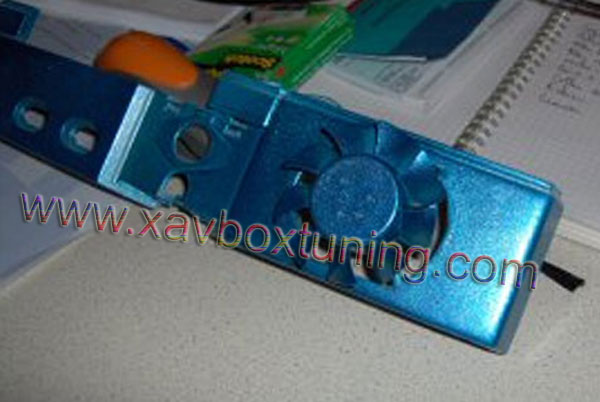

Remontez l'hélice et voilà votre ventilateur est posé.

Tuto réalisé par Daymon80 pour XavboxTuning.com
