Tuning Nintendo Wii : éclairage du lecteur



Illuminé le lecteur de la Wii

lecteur Wii éclairé

Il y a beaucoup de demandes d'avoir le guide optique constamment allumé.

Ceci pourrait être résolu par une future mise à jour de progiciels, mais si vous la voulez dessus maintenant, il y a une manière (simple) de le faire. Ce tutorial permettra à la Wii d’avoir le guide optique illuminé quand celle-ci est allumée et éteinte lorsque la Wii est éteinte.

Console Eteinte
= lecteur éteint

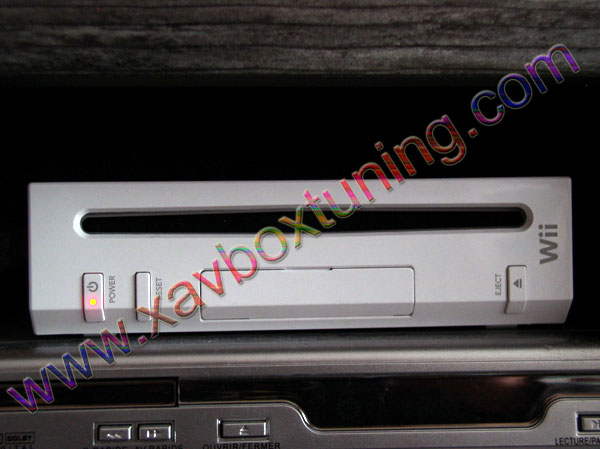

Avant Console allumée
= lecteur éteint :

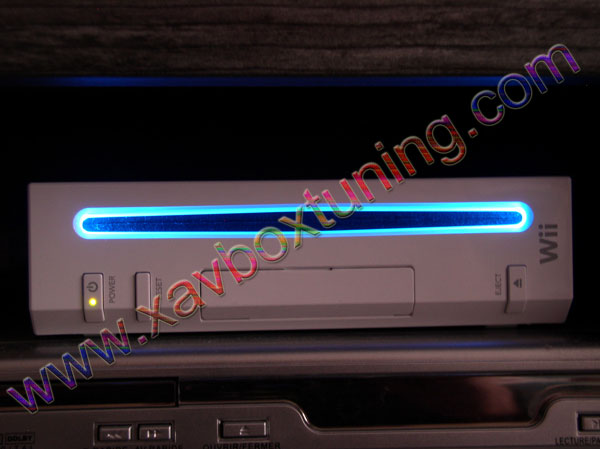

Après Console allumée
= lecteur Allumé

Ce qui est nécessaire pour éclairer le lecteur en permanence :

  • un tournevis Nintendo pour ouvrir la Wii ;
  • un transistor NPN (2n3904 par exemple) ;
  • une résistance dans la gamme des ohms 1k-10k ;
  • quelques qualifications de soudure modérées ;

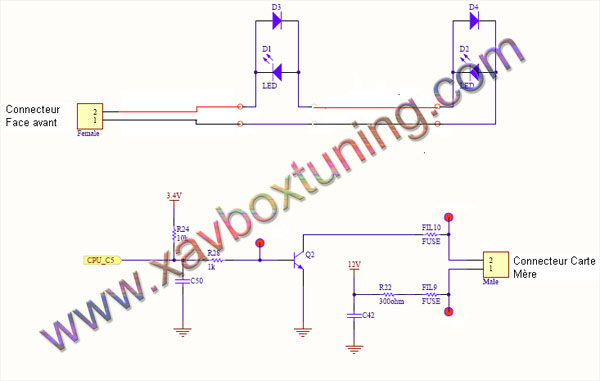

Dans ce tutorial vous pouvez voir un schéma de la façon dont le guide optique est commandé. Immédiatement quand vous allumez la console, vous obtiendrez 12V par la résistance aux deux LED qui sont reliées en série.

Ce qui alimente les LED "Marche/Arrêt" est le transistor NPN qui permet de connecter / déconnecter la terre. Ce que nous ferons doit permettre d’ajouter notre propre transistor NPN et le commander de sorte que les LED obtiennent un chemin de secours afin de les allumé quand la Wii n'est pas dans la ressource au démarrage.

Ce que nous avons besoin est un signal qui met en marche le transistor quand la Wii n'est pas dans la ressource. La meilleure source que j'ai trouvée pour ceci est le signal qui commande la LED de secours.


Comme vous pouvez voir il y a des points test de mesure à souder, et il est assez facile employer ceux-ci.

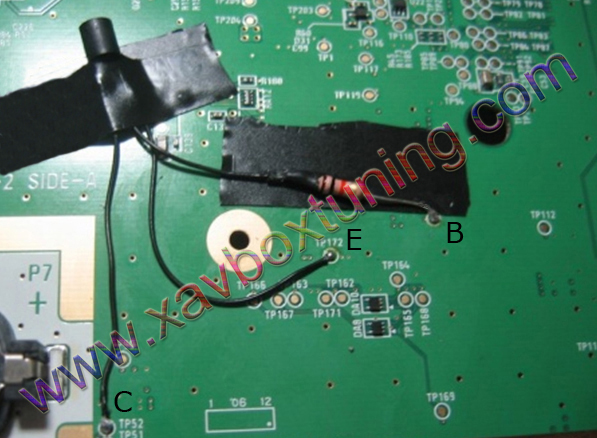

Ainsi nous relierons simplement la base du transistor au signal de secours par la résistance (TP114). Reliez le collecteur aux LEDs (TP 52) et l'émetteur à la terre (TP 172).

Faites un essai avant de tout remonter.

Et voila remontez le tout et maintenant le lecteur reste en permanence allumé en même temps que la console

Bonne chance

Source :

Merci à Sickmods qui m'à signalé que ce tuto venait de Pablot (pour sickmods.net and nintendo-scene.com)

http://diy.sickmods.net/Tutorials/Wii/Lightbar_Schematics/
http://diy.sickmods.net/Tutorials/Wii/Turn_On_Lightbar/

Tuto réalisé par Zombi, le 25 juin 2007
