Changez les LED de la manette Xbox 360 par Josky57

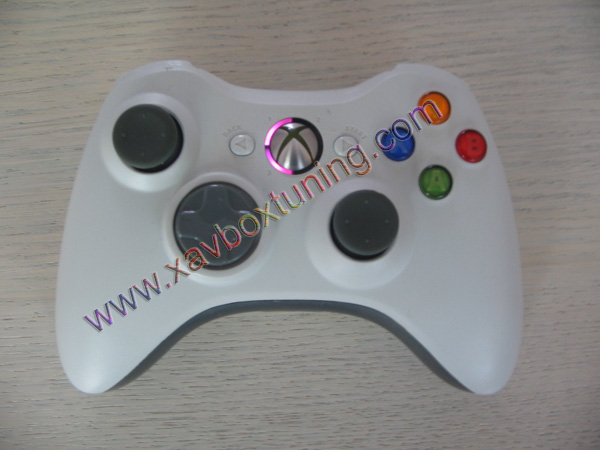

![ring of light ma](../../photos/xbox360/ring-of-light-manette/b-apercu1.jpg)
Voici un petit tuto qui vous permettra de remplacer les LED de la touche guide de votre manette xbox360.
Pourquoi changer les LED ?? Pour le style, tout simplement
Prerequis :
- tournevis torx
- 4 LED SMD 0603
- fer a souder + étain.
L’opération est relativement simple a réaliser pour les inities du fer à souder, mais prenez en compte ceci :
- les LED SMD 0603 sont vraiment très très petites
- les LED SMD 0603 sont polarisées ( il faut respecter le sens du courant )
- les points de soudure de la carte mère de la manette se décollent encore plus vite que sur Wii , donc si vous avez décollé des pastilles sur votre Wii , prudence
C’est parti.

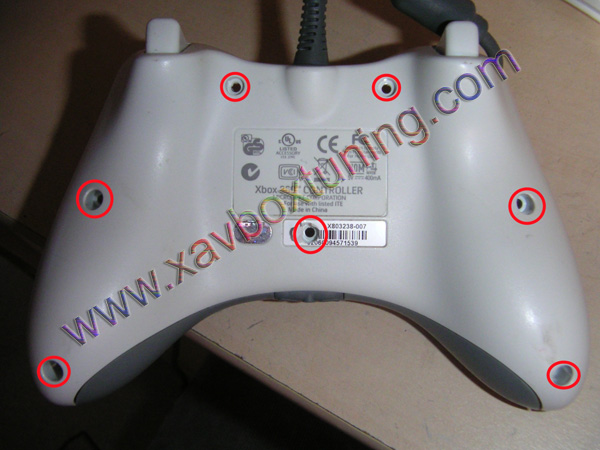

Dévissez les vis à l’arrière de la manette
![](../../photos/xbox360/ring-of-light-manette/petit/demontage-manette.jpg)
(ou regardez le tuto de démontage du joystik)

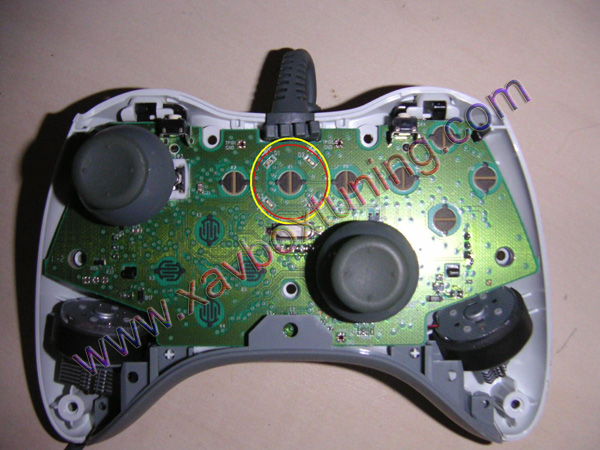

Apres avoir déboite la partie avant, vous vous retrouvez face a ceci :
![](../../photos/xbox360/ring-of-light-manette/petit/vue-globale.jpg)

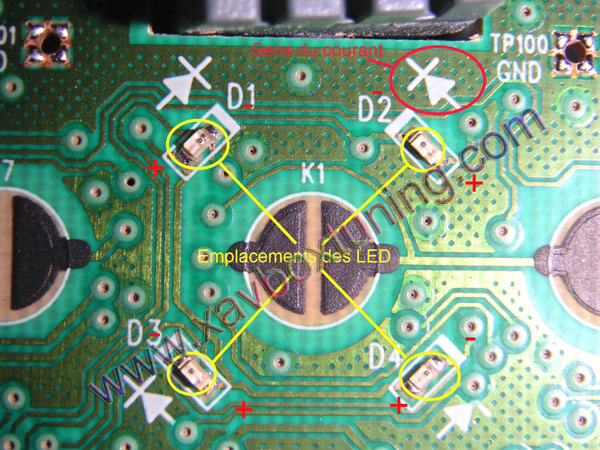

Nous allons nous focaliser sur la partie entourée :
![](../../photos/xbox360/ring-of-light-manette/petit/emplacement-LED.jpg)
Prêtez particulièrement attention au sens du courant ; ce même symbole est représente a l’arrière de la LED , il vous faudra donc le respecter.
Dessoudez les LED originales et placez y les nouvelles => faites tout de même attention a ne pas trop chauffer la LED.

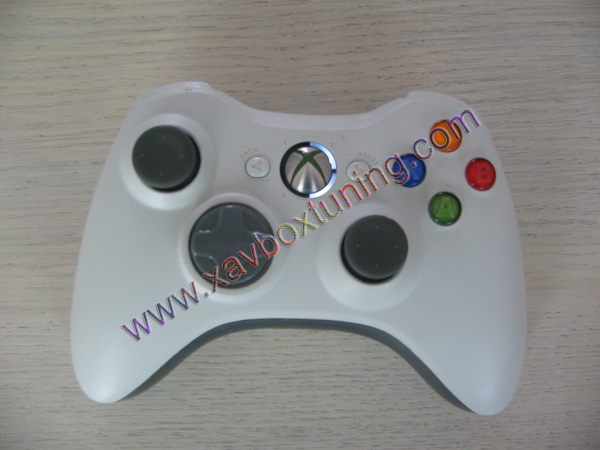

Remontez le tout, et admirez !
Si ça vous plait alors il est temps de faire pareil avec la LED de la console.
Réalisé par Josky57 en mai 2007
|
